Дробемет барабанного типа



  • Q324 дробеметная установка с резиновой гусеницей
  • Q324 дробеметная установка с резиновой гусеницей
  • Q324 дробеметная установка с резиновой гусеницей
  • Q324 дробеметная установка с резиновой гусеницей
  • Q324 дробеметная установка с резиновой гусеницей
Q324 дробеметная установка с резиновой гусеницейQ324 дробеметная установка с резиновой гусеницейQ324 дробеметная установка с резиновой гусеницейQ324 дробеметная установка с резиновой гусеницейQ324 дробеметная установка с резиновой гусеницей

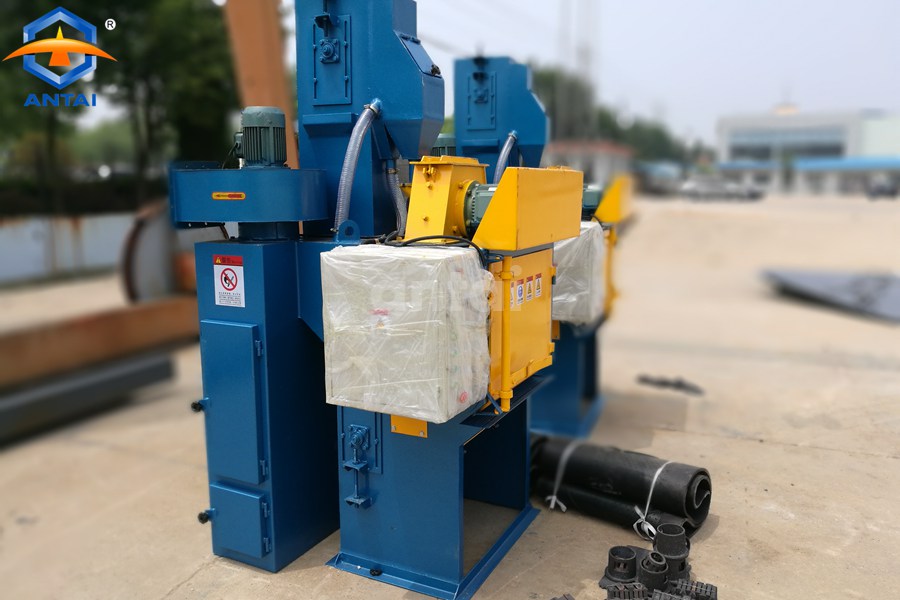

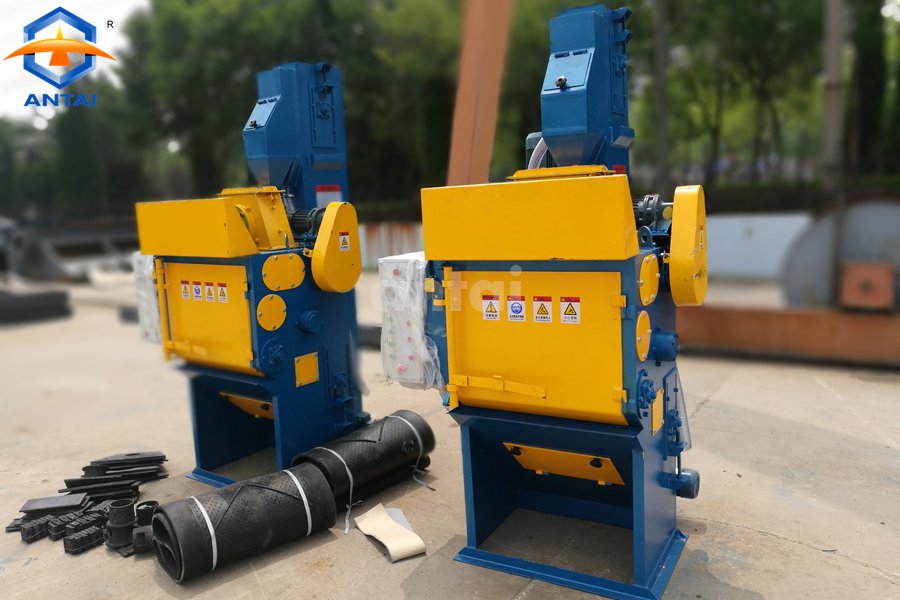

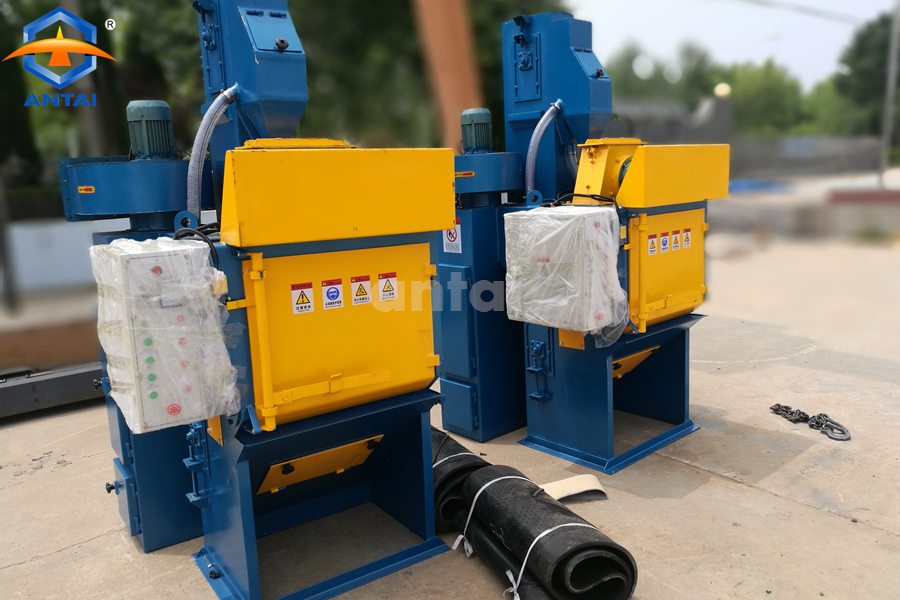

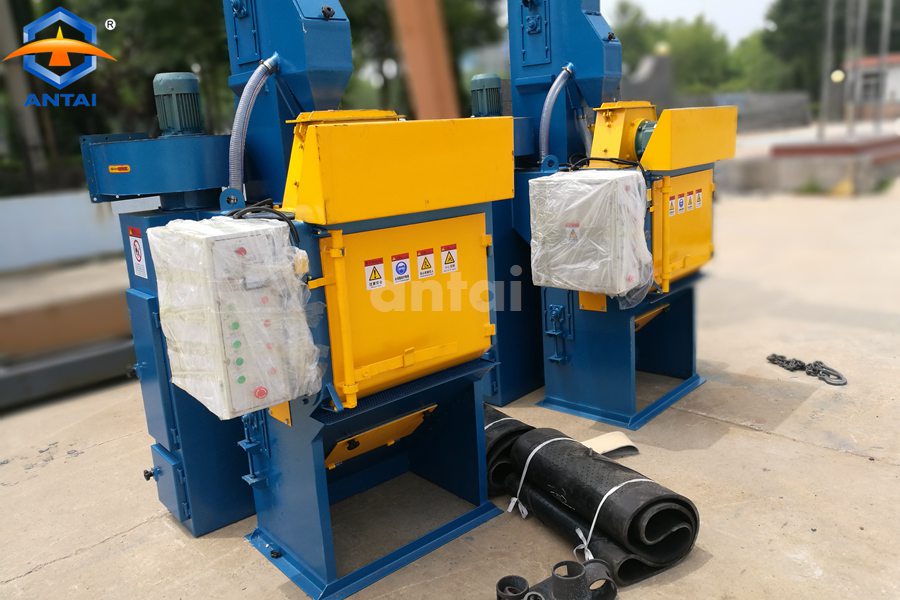

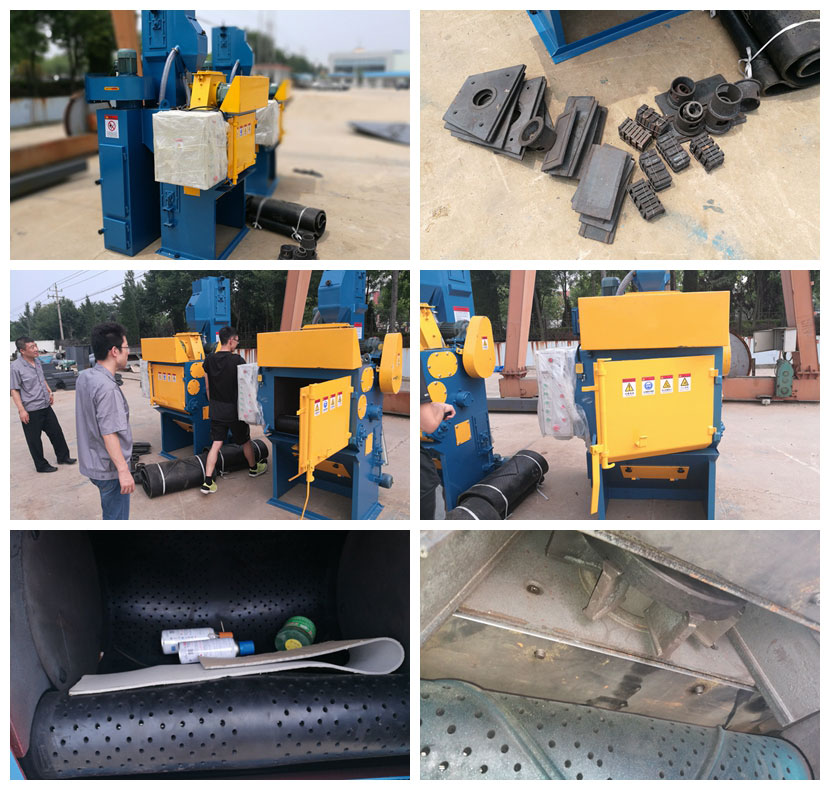

Q324 дробеметная установка с резиновой гусеницей

  • Цена】:Бесплатная консультация стоимости и доставки. Ваш менеджер Email: leonid@qdantai.com
  • Порт отгрузки】:Циндао, Китай
  • Срок изготовления】:10-30 дней
  • Срок монтажа】:3-5 дней

1. Описание:

Дробеметные установки с резиновым транспортером предназначены для обработки серийных и мелкосерийных изделий из стали, чугуна, алюминия, латуни, а также пластмассовых изделий(термореактивных) малого и среднего габарита. Как правило это литьё.
Установка обрабатывает изделия при помощью дроби, также имеется сепаратор для очистки дроби от крупного мусора и пылесборник  для удаления из камеры пыли.
Барабан формируется бесконечной транспортной лентой-транспортером. При попадании  во внутрь камеры изделия  переворачиваются и обрабатываются турбинами, размещенных в верхней части дробемётной установки.
Есть две модификации данной установки в зависимости от минимального веса одного изделия:
1, Установка с резиновым транспортером
2, Установка со стальным транспортером
Загрузка изделий может осуществляться как вручную, так и при помощи гидравлического подъёмника.
Выгрузка изделий может осуществляться как с помощью подъемника, так и с использованием вибро-конвейера для удаления остатков дроби из полостей изделий.
Для обеспечения безопасности при работе, опционально установка может комплектоваться системой инфракрасного периметра. В случае нарушения которого во время работы система автоматически останавливается.

2. Особенности:

А) Отсутствуется приямок и сокращается стоимость.

B) Расположение турбин в соответствии с CAD.

C) Турбина принимает американскую технологию  Pangborn.

D) Новый дизайн, компактная конструкция и простота в обслуживании.

E) Используется сепаратор с полным затвором BE.

3. Состав:

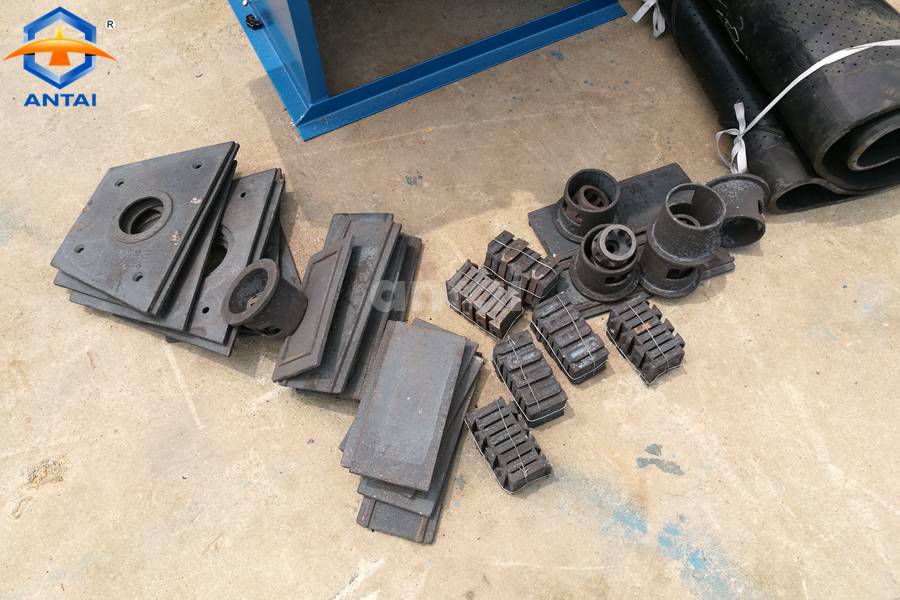

Она состоит из шкафа, резинового ременя, клапана, турбин, поданного устройства, лифта, шнекового конвейера, системы магнетизма, системы сбора пыли, электрической системы.

4. Технические характеристики

Модель ед. Q326 QR3210
Производительность т/ч 0.6-1.2 1.5-2.5
Объем загрузки кг 200 600
Макс. вес одного детали кг 10 30
Диаметр диска конечного мм Ø650 Ø1000
Полезный объем м³ 0.15 0.3
Дробеметный объём кг/мин 100 250
Вентиляция м³/ч 2200 5000
Общяя мощность кВт 12.6 24.3
Габариты мм 3681 *1650 *5800 3972 *2600 *4768


Модель ед. 15GN 28GN
Производительность т/ч 5-6 10-12
Объем загрузки кг 1300 1500
Макс. вес одного детали кг 230 363
Диаметр диска конечного мм Ø1092 Ø1245
Полезный объем м³ 0.43 0.79
Дробеметный объём кг/мин 480 700
Вентиляция м³/ч 5300 6500
Общяя мощность кВт 49.3 64.5
Габариты мм 4597 *3262 *5709 5300 *5432 *6814


Если установка не подходит для обрабатываемой детали, пожалуйста, сообщите нам следующую информацию:

1) Для каких изделий требуется дробеметная установка?

2) Вес и габариты деталей (длина, ширина, высота, диаметр и т. д.)

3) Желаемую производительность установки?

4) Другие актуальные на Ваш взгляд, требования.

Согласно вашей информации, мы предложем наиболее подходящие установки для обрабатываемых деталей.


Видео работы дробеметной установка гусеничного типа Q326

https://youtu.be/J1XQ1HqCzBw

Видео работы Q3210 дробеметой установки с резиновой гусеницей

https://youtu.be/3QuObqS8I7k
