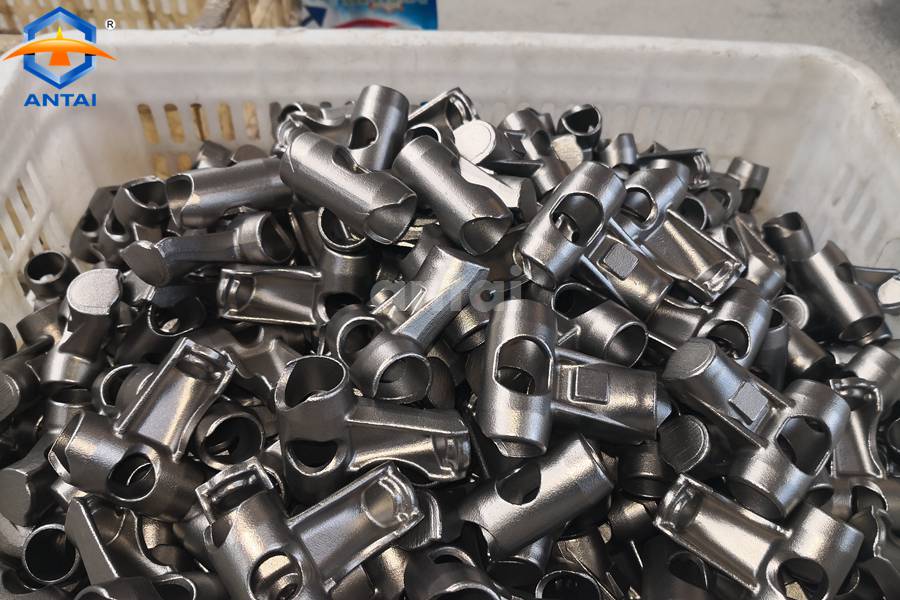

Дробеметные установки с резиновым транспортером предназначены для обработки серийных и мелкосерийных изделий из стали, чугуна, алюминия, латуни, а также пластмассовых изделий(термореактивных) малого и среднего габарита. Как правило это литьё.
Установка обрабатывает изделия при помощью дроби, также имеется сепаратор для очистки дроби от крупного мусора и пылесборник для удаления из камеры пыли.

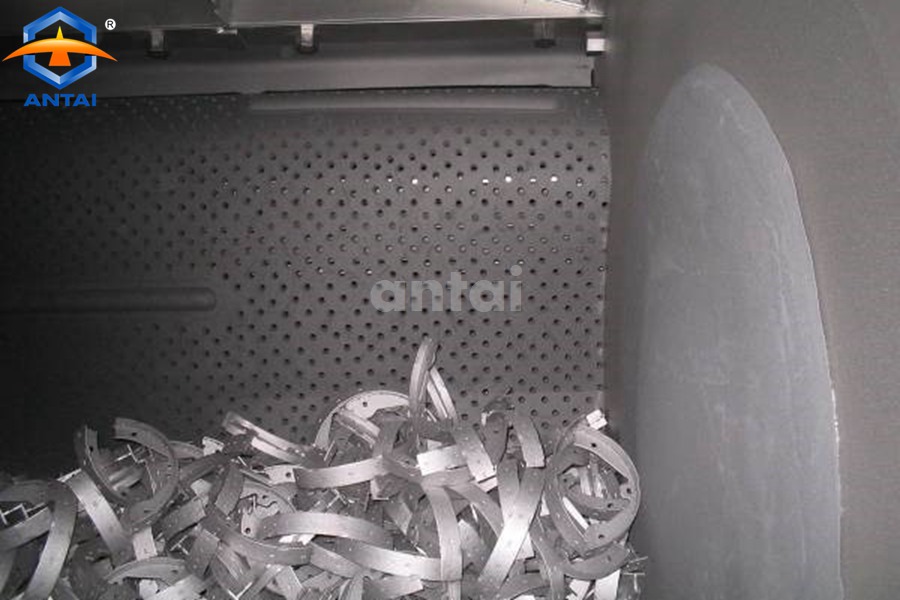

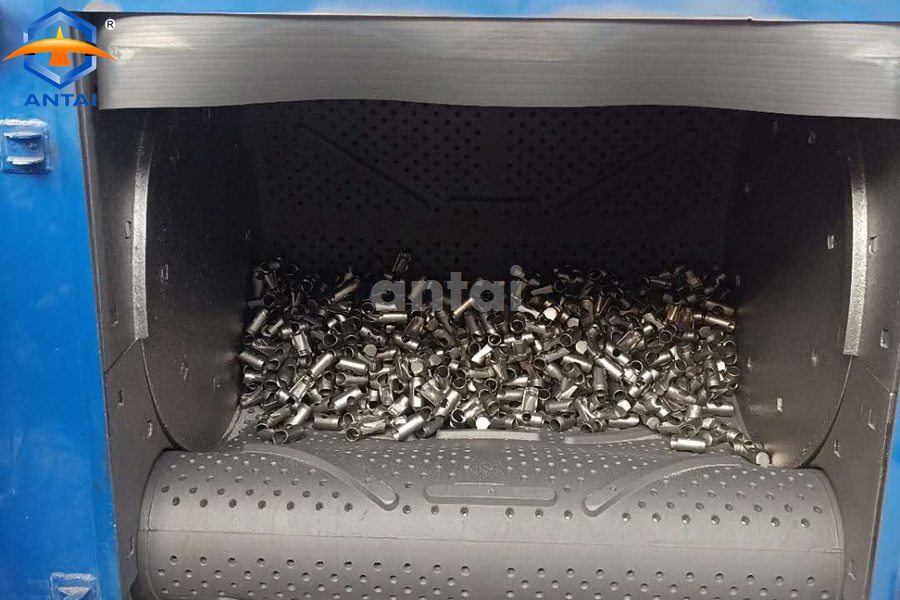

Барабан формируется бесконечной транспортной лентой-транспортером. При попадании во внутрь камеры изделия переворачиваются и обрабатываются турбинами, размещенных в верхней части дробемётной установки.
Есть две модификации данной установки в зависимости от минимального веса одного изделия:
1, Установка с резиновым транспортером
2, Установка со стальным транспортером
Загрузка изделий может осуществляться как вручную, так и при помощи гидравлического подъёмника.
Выгрузка изделий может осуществляться как с помощью подъемника, так и с использованием вибро-конвейера для удаления остатков дроби из полостей изделий.
Для обеспечения безопасности при работе, опционально установка может комплектоваться системой инфракрасного периметра. В случае нарушения которого во время работы система автоматически останавливается.
2. Особенности:
А) Отсутствуется приямок и сокращается стоимость.
B) Расположение турбин в соответствии с CAD.
C) Турбина принимает американскую технологию Pangborn.
D) Новый дизайн, компактная конструкция и простота в обслуживании.
E) Используется сепаратор с полным затвором BE.
3. Состав:
Она состоит из шкафа, резинового ременя, клапана, турбин, поданного устройства, лифта, шнекового конвейера, системы магнетизма, системы сбора пыли, электрической системы.
4. Технические характеристики
Модель | ед. | Q326 |
Q3210 |
QR3210 |
Производительность | т/ч | 0.6-1.2 |
1.5-2.5 |
1.5-2.5 |
Объем загрузки | кг | 200 |
600 |
600 |
Макс. вес одного детали | кг | 10 |
30 |
30 |
Диаметр диска конечного | мм | Ø650 |
Ø1000 |
Ø1000 |
Полезный объем | м³ | 0.15 |
0.3 |
0.3 |
Дробеметный объём | кг/мин | 100 |
250 |
250 |
Вентиляция | м³/ч | 2200 |
5000 |
5000 |
Общяя мощность | кВт | 14.75 |
24.3 |
29.5 |
Габариты | мм | 4100 *1650 *3800 | 4200 *2200 *4350 | 5000*2600 *4874 |
Тип гусеницы |
|
Резиновая |
Резиновая |
Резиновая |
Способ загрузки |
|
Ручная или авто |
Ручная |
Авто |
Модель | ед. | QR3210C | 15GN | 28GN |
Производительность | т/ч | 2-3 | 5-6 | 10-12 |
Объем загрузки | кг | 800 | 1300 | 3500 |
Макс. вес одного детали | кг | 120 | 227 | 363 |
Диаметр диска конечного | мм | Ø1000 | Ø1092 | Ø1245 |
Полезный объем | м³ | 0.3 | 0.43 | 0.79 |
Дробеметный объём | кг/мин | 250 | 480 | 700 |
Вентиляция | м³/ч | 5000 | 5300 | 6500 |
Общяя мощность | кВт | 32 | 49.3 | 64.5 |
Габариты | мм |
4597 *3262 *4800 |
4597 *3262 *5709 | 5300 *5432 *6814 |
Тип гусеницы |
|
Металлическая |
Металлическая |
Металлическая |
Способ загрузки |
|
Ручная или Авто |
Авто |
Авто |
Если установка не подходит для обрабатываемой детали, пожалуйста, сообщите нам следующую информацию:
1) Для каких изделий требуется дробеметная установка?
2) Вес и габариты деталей (длина, ширина, высота, диаметр и т. д.)
3) Желаемую производительность установки?
4) Другие актуальные на Ваш взгляд, требования.
Согласно вашей информации, мы предложем наиболее подходящие установки для обрабатываемых деталей.
Видео работы дробеметной установка гусеничного типа Q326
Видео работы Q3210 дробеметой установки с резиновой гусеницей
Видео работы QR3210 дробеметой установки с автоподатчикой
QR3210C Дробемет со стальной гусеницей
