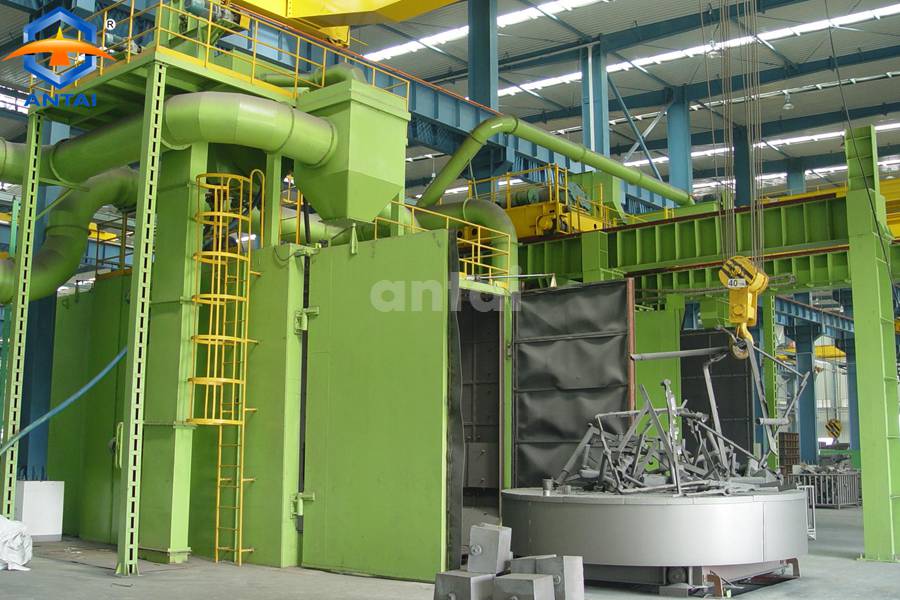

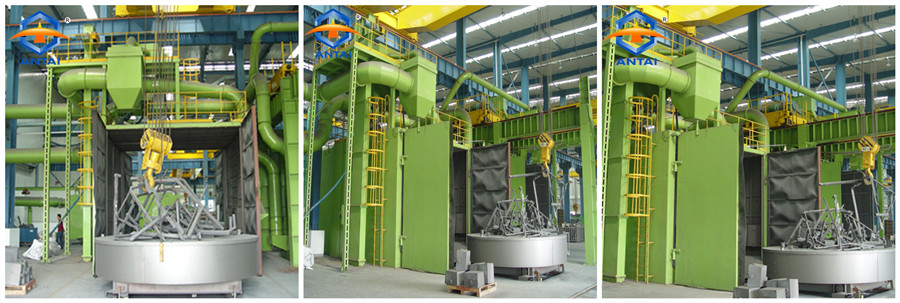

Дробеметная установка с поворотным столом для обработки крупных металлических деталей
Данная установка предназначена для очистки больших и тяжелых деталей сложных форм в мало серийном производстве или тактовом режиме производства, таких как судовые двигатели, компонент для производства энергии и ветряных башен.

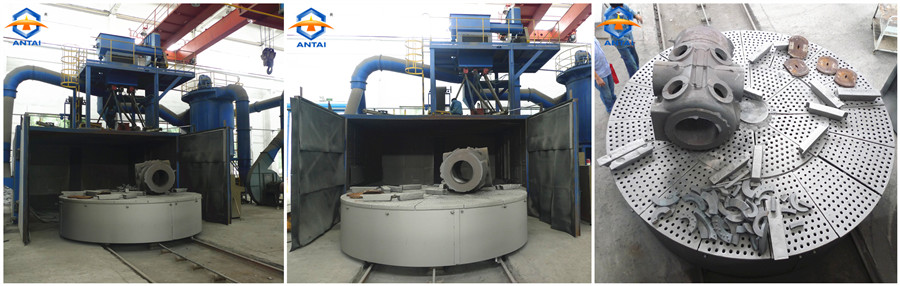

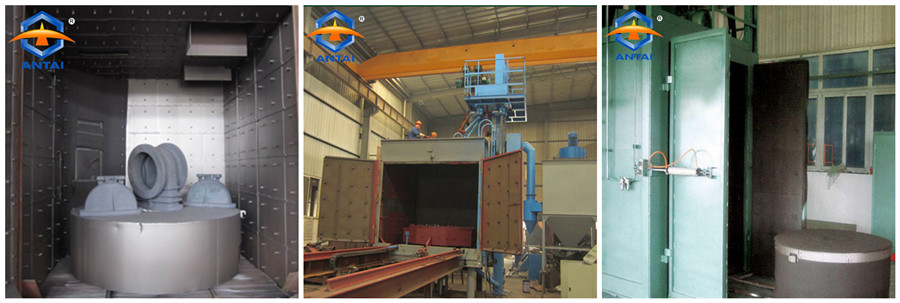

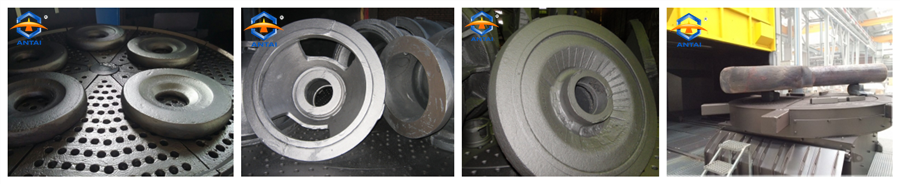

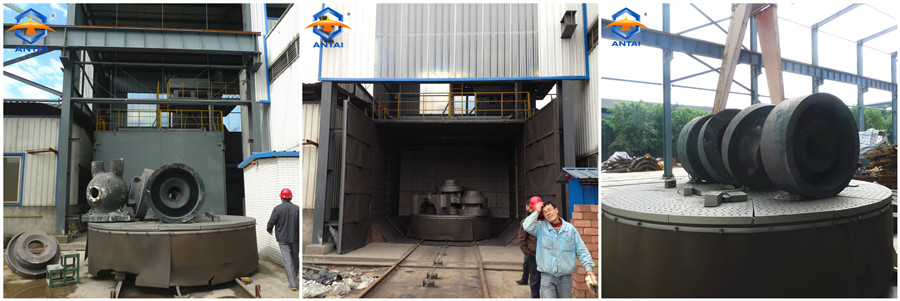

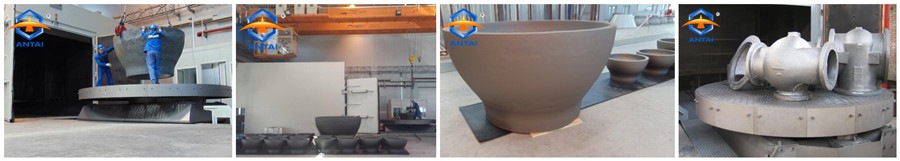

Заготовки с помощью подъемных средств загружаются на перфорированный вращающийся стол и завозятся в камеру. Желательно покрыть обрабатываемыми деталями всю поверхность стола. Как правило, установка работает с автоматическим пуском, время обработки настраивается. В процессе обработки заготовки на вращающемся столе движутся сквозь струи абразивного средства, исходящих из турбин, установленных под различными углами, что обеспечивает более высокую эффективность обработки.
После первой обработки требуется перевернуть детали и запустить установку по второму циклу.

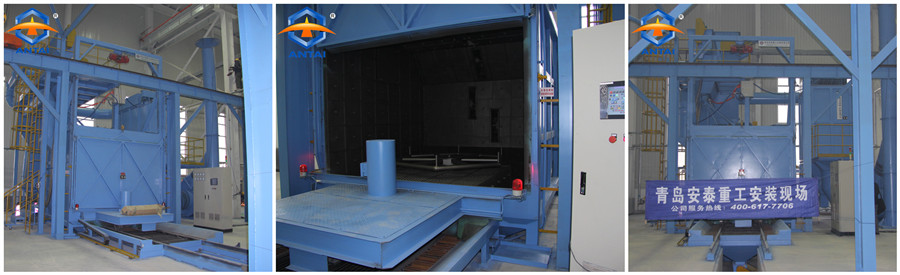

Дробеметная камера с вращающимся столом на рельсах производится в соответствии со стандартами ISO9001:2008, ISO14001 и ЕС.
Технические характеристики дробеметной установки с поворотным столом:
| Модель | Q365C | Q3610 | Q3620 |
| Габариты детали (мм) | Ф2500 *1300 | 2500 *1500 *280 | 4000 *3000 *700 |
| Макс. вес детали (кг) | 5000 | 10000 | 20000 |
| Количество турбины | 2 | 4 | 4 |
| Вентиляция (м³/ч) | 13200 | 240000 | 21000 |
| Мощность (кВт) | 39.2 | 188.45 | 185.25 |
| Габариты (Д×Ш×В) (мм) | 9000 *4200 *9290 | 14900 *5500 *8700 | 16900 *6540 *10020 |
Технические характеристики дробеметной и дробеструйной установки с поворотным столом:
| Модель | Q765C | Q7620 | Q7630 | Q76220 |
| Габариты детали (мм) | Ф2000 *1000 | Ф4000 *3000 | Ф4800 *2000 | 13000 *5000 *4500 |
| Макс. вес детали (кг) | 5000 | 20000 | 30000 | 30000 |
| Количество турбины (кг/мин) | 2*250 | 4*250 | 6*250 | 20*250 |
| Потребление сжатого воздуха | 6.5 м3/мин | 6.5 м3/мин | 6.5 м3/мин | 6.5 м3/мин |
| Элеватор (т/ч) | 30 | 60 | 60 | 240 |
| Сепаратор (т/ч) | 30 | 60 | 60 | 240 |
| Вентиляция (м³/ч) | 16000 | 20000 | 20000 | 65000 |
| Мощность (кВт) | 54 | 91 | 152 | 546 |
| Габариты (Д×Ш×В) (мм) | 9000 *5200 *9290 | 14900 *5200 *6100 | 16900 *6540 *10028 | 9168 *7680 *10874 |
Если установка не подходит для обрабатываемой детали, пожалуйста, сообщите нам следующую информацию:
1) Для каких изделий требуется дробеметная установка?
2) Вес и габариты деталей (длина, ширина, высота, диаметр и т. д.)
3) Желаемую производительность установки?
4) Другие актуальные на Ваш взгляд, требования.
Согласно вашей информации, мы предложем наиболее подходящие установки для обрабатываемых деталей.
